Cầu trục dầm đôi 10 tấn tại Hà Nam

Đơn giá Thỏa thuận
Thiết bị SUNGDO ( Hàn Quốc)
Chế tạo kết cấu Việt Nam
Tiến độ 20 ngày - 25 ngày
Bảo hành 12 tháng
Liên hệ 0967.908.192

1. Bàn giao bộ cầu trục dầm đôi 10 tấn tại Hà Nam

Ngày 01.10.2017 Cầu trục – Cổng trục TN đã tiến hành kiểm định và bàn giao bộ cầu trục dầm đôi 10 tấn. Đơn vị đầu tư công ty CEMACO chi nhánh tại Hà Nam.

Bộ cầu trục có thông số chính như sau:

Tải trọng 10 tấn
Chiều cao nâng 7m
Chiều dài hoạt động 66m

Sản phẩm được lắp đặt nhằm phục vụ công tác sản xuất đá, cung cấp vật liệu xây dựng cho địa phương.

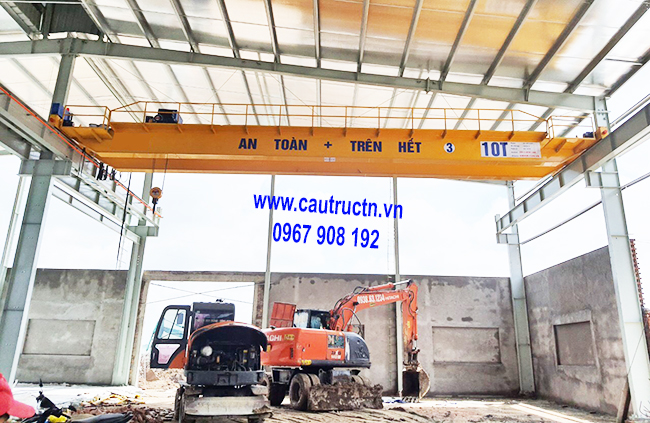

Cầu trục dầm đôi 10 tấn

2. Thông số kỹ thuật của cầu trục dầm đôi 10 tấn.

STT	Nội dung	Cầu trục dầm đôi 10 tấn
1	Model palang	SD10-H12-MH
2	Tải trọng nâng	10 tấn
3	Chiều dài cáp	12 tháng
4	Hãng sản xuất	Sungdo – Hàn Quốc
5	Tốc độ nâng hạ	3.7 m/phút
6	Tốc độ di chuyển palang	12.5 m/phút
7	Tốc độ di chuyển cầu trục	5~20m/phút
8	Công suất nân g hạ	1×9 Kw
9	Cổng suất di chuyển	2×1.5 Kw
10	Hệ điều khiển cầu trục	Điều khiển có dây – Điều khiển từ xa
11	Nguồn điện sử dụng	380V – 3 Pha – 50Hz
12	Hệ phanh	Phanh đĩa điện từ

Kết cấu cầu trục dầm đôi 10 tấn

– Tiêu chuẩn thiết kế	: TCVN 4244-2005 (Tiêu chuẩn Việt Nam).
– Tiêu chuẩn làm sạch bề mặt	: Máy phun bi / phun cát / mài đĩa chà sắt.
– Vật liệu chế tạo kết cấu	: SS400 hoặc tương đương.
– Sơn	: 1 lớp sơn chống rỉ, 2 lớp sơn màu (mầu vàng cam). Sơn Amigo, Lobter hoặc tương đương.
– Độ võng dầm chính với tải trọng Q	: 1/800 L (L: Khẩu độ cầu trục)
– Dây hàn, Que hàn	: Dây hàn bọc thuốc cường độ cao CSF 71TA hoặc tương đương. : Que hàn đính: N46 hoặc tương đương.
– Cấp bền bu lông chịu lực	: Bulông cường độ cao Mác 8.8.

Hệ cấp điện ngang cho cầu truc 10 tấn

Sâu đo máng C cáp mềm dẹt được sử dụng để cấp điện cho palang. Đây là cấu hình cao nhất hiện nay, nó giúp đảm bảo nguồn điện cấp cho thiết bị. Nâng cao khả năng an toàn cho người sử dụng và độ bền có palang.

Hệ điện dọc của cầu trục 10 tấn dầm đôi.

Với chiều dài đường chạy là 66m, chúng tôi đã sử dụng dây cáp điện dọc 3P-100A, được kéo căng bởi thiết bị kéo căng cáp hai đầu. Chổi lấy điện được nhập từ Hàn Quốc đem tới sự ổn định và an toàn khi vận hành cầu trục.

Với những loại vật tư và phụ kiện điện như trên, các bạn hoàn toàn có thể yên tâm sử dụng.

3. Kiểm định cầu trục 10 tấn.

Với mức độ công việc hiện nay, sau khoảng 25 ngày sản phẩm sẽ được hoàn thành. Tuy nhiên để sản phẩm có thể hoạt động bình thường thì bắt buộc phải kiểm định cho thiết bị.( giấy khai sinh cho cầu trục)

Đơn vị kiểm định sẽ tiến hành thử tải ở các mức theo quy định:
